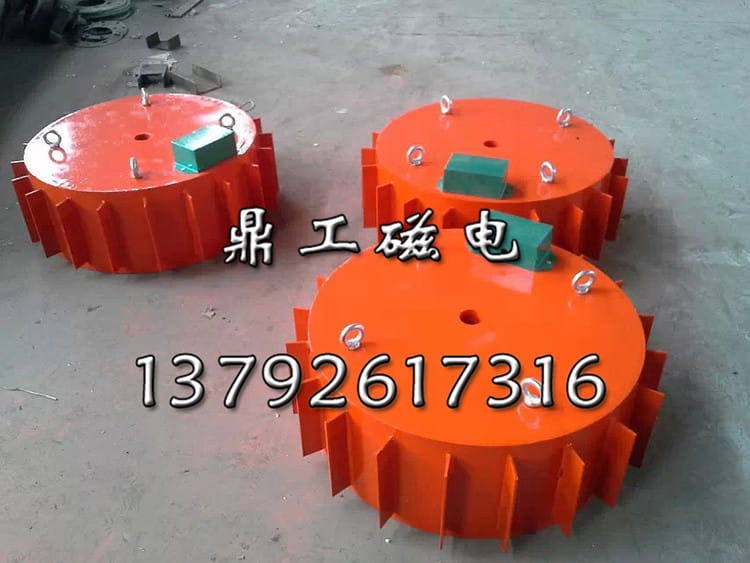

PDC系列盘式电磁除铁器

发布时间：2017-05-10 作者：鼎工磁电

PDC系列盘式电磁除铁器主要用于清除粉状或块状非磁性物料中的铁磁性物质。其内部采用电工专用树脂浇注，自冷式全密封结构。具有透磁深度大、吸力强、防尘、防雨、耐腐蚀、绝缘性好等特点，广泛应用于煤炭、港口、火电厂、矿山、建材、冶金等行业，可在粉尘、潮湿、海边盐雾腐蚀严重等恶劣环境下正常可靠的运行。对磁性材料的回收和防止研磨机、细碎机等机械设备的破坏和磨损，有可靠的保护作用。
盘式电磁除铁器工作原理

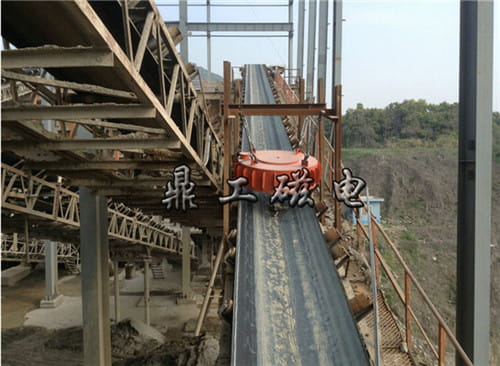

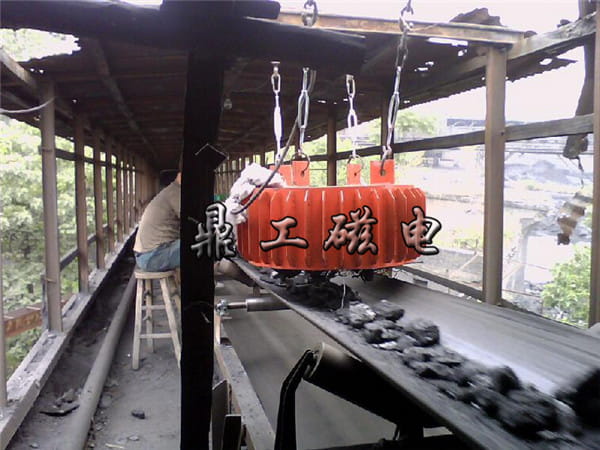

1、物料在输送带上运输，经过悬挂的盘式除铁器始，物料中的杂铁会被除铁器吸附，从而实现杂铁与物料的分离。
2、磁路采用算机模拟设计，透磁深度，吸力强；
3、采用全密封焊接结构，内部采用电工专用树脂浇注，从而使其具备防尘、防雨、耐腐蚀、绝缘性好；
4、加焊二次散热翼片，增加了散热面积，有效地控制了温升；
5、产品配套性好，整流控制设备功能齐全，可实现手动控制及集控功能，能满足多种场合的使用要求。
主要技术参数：

型号	适应带宽mm	悬挂高度≤mm	磁场强度 ≥mT	物料厚度 ≤mm	励磁功率 ≤kw	适应带速 ≤m/s	重量kg	外型尺寸mm
型号	适应带宽mm	悬挂高度≤mm	磁场强度 ≥mT	物料厚度 ≤mm	励磁功率 ≤kw	适应带速 ≤m/s	重量kg	A	B	Dφ	dφ
PDC-3	300	75	50	50	0.4	4.5	185	210	250	400	280
PDC-4	400	100	50	70	0.6		300	240	280	500	400
PDC-5	500	150	60	90	1.0		430	280	325	610	450
PDC-6	600	175	60	120	1.6		580	280	325	710	500
PDC-6.5	650	200	70	150	2.0		680	280	325	816	640
PDC-8	800	250	70	200	3.6		950	310	355	960	780
PDC-10	1000	300	70	250	5.0		1520	310	360	1200	920
PDC-12	1200	350	70	300	6.8		2250	310	365	1400	1000
PDC-14	1400	400	70	350	9.0		2950	405	485	1650	1400
PDC-16	1600	450	70	400	13		4800	460	540	1900	1650
PDC-18	1800	500	70	450	18		6900	530	610	2150	1800
